Rechte spiraalelementen 750°C

Rechte spiraal- of wikkelelementen zijn ontwikkeld voor het verwarmen van metalen buisconstructies met een kleine diameter. De rechte wikkelelementen van IHP zijn gemaakt van roestvrij staal en we bieden verschillende vermogensklassen aan, zodat u de variant kunt kiezen die het beste bij uw leiding past. Door het element uit te rusten met een interne temperatuursensor creëren we een element met een uitstekende temperatuurregeling, waardoor het element een langere levensduur heeft.

U kunt het rechte spiraalelement eenvoudig combineren met IHP’s Besturingskast PID en samen vormen ze een compleet verwarmingssysteem. De besturingseenheid heeft tal van functies die van pas komen als u gelijkmatige verwarming nodig heeft, ramp-functionaliteit, maximaal instelbare temperatuur, programmastappen met verschillende setpoints of alleen temperatuurregeling die CE-gemarkeerd en goedgekeurd is.

De rechte wikkelelementen kunnen onder een buis worden gemonteerd of spiraalsgewijs op de buis worden gedraaid, afhankelijk van de buisdiameter en de behoeften. Houd er rekening mee dat een spiraalelement niet opnieuw kan worden gebogen na de eerste verwarming.

IHP kan ook helpen met installatie en preventief onderhoud.

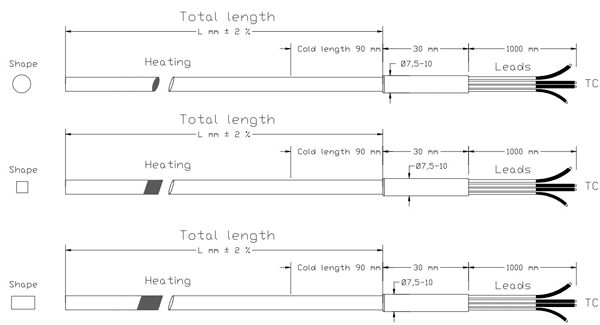

Rechte spiraalelementen

Technische specificatie

Materiaal: roestvrij staal AISI321
Diameter: ø3 mm
Lengte van PTFE geïsoleerde nikkelgeleider: 1000 mm
Beschermbuis: siliconen
Lekstroom (koud): <0,5 mA
Tolerantie vermogen: + 5% -10%
Tolerantie weerstand: + 10% -5%
Diëlektrisch vermogen: 1000 V
Isolatie (koud 1000Vcc):> 10 MΩ
Spanning: 230V
Maximale temperatuur verwarmde gedeelte: 750°C
Maximale temperatuur koude gedeelte: 260°C
Buigradius minimaal: 8 mm
Minimale hoeveelheid bij aankoop: 10 stuks per IHP-onderdeel

Standaard sortiment

Artikel nummerSensor TC J (Fe-CuNi)MatenVerwarmde lengteSpanningVermogen
190-520300200150JaØ3x200mm160mm230V150W
190-520300250175JaØ3x250mm210mm230V175W
190-520300300200JaØ3x300mm260mm230V200W
190-520300350225JaØ3x350mm310mm230V225W
190-520300400250JaØ3x400mm360mm230V250W
190-520300450290JaØ3x450mm410mm230V290W
190-520300500330JaØ3x500mm460mm230V330W
190-520300600400JaØ3x600mm560mm230V400W
190-520300700470JaØ3x700mm660mm230V470W
190-520300800550JaØ3x800mm760mm230V550W
190-520300900620JaØ3x900mm860mm230V620W
190-520301000700JaØ3x1000mm960mm230V700W

Technische specificatie

Materiaal: roestvrij staal AISI321
Doorsnede: 4,3 x 2,2 ± 0,1 mm
Lengte van PTFE geïsoleerde nikkelgeleider: 1000 mm
Beschermbuis: siliconen
Lekstroom (koud): <0,5 mA
Tolerantie vermogen: + 5% -10%
Tolerantie weerstand: + 10% -5%
Diëlektrisch vermogen: 1000 V
Isolatie (koud 1000Vcc):> 10 MΩ
Spanning: 230V
Maximale temperatuur verwarmde gedeelte: 750°C
Maximale temperatuur koude gedeelte: 260°C
Buigradius minimaal: 8 mm
Minimale hoeveelheid bij aankoop: 10 stuks per IHP-onderdeel

Standardsortiment

Artikel nummerSensor TC J (Fe-CuNi)Lengte(L)Verwarmde lengteSpanningVermogen
190-520220250200Ja250mm210mm230V200W
190-520220300225Ja300mm260mm230V225W
190-520220350250Ja350mm310mm230V250W
190-520220400290Ja400mm360mm230V290W
190-520220450330Ja450mm410mm230V330W
190-520220500400Ja500mm460mm230V400W
190-520220600470Ja600mm560mm230V470W
190-520220600550Ja700mm660mm230V550W
190-520220800620Ja800mm760mm230V620W
190-520220900700Ja900mm860mm230V700W
190-520221000800Ja1000mm960mm230V800W
190-520221200950Ja1200mm1160mm230V950W
190-520221401100Ja1400mm1360mm230V1100W
190-520221601200Ja1600mm1560mm230V1200W

Technische specificatie

Materiaal: roestvrij staal AISI321
Doorsnede: 6,0 x 4,0 ± 0,15 mm
Lengte van PTFE geïsoleerde nikkelgeleider: 1000 mm
Beschermbuis: siliconen
Lekstroom (koud): <0,5 mA
Tolerantie vermogen: + 5% -10%
Tolerantie weerstand: + 10% -5%
Diëlektrisch vermogen: 1000 V
Isolatie (koud 1000Vcc):> 10 MΩ
Spanning: 230V
Maximale temperatuur verwarmde gedeelte: 750°C
Maximale temperatuur koude gedeelte: 260°C
Minimale buigradius: 24 mm
Minimale hoeveelheid bij aankoop: 10 stuks per IHP-onderdeel

Standardsortiment

Artikel nummerSensor TC J (Fe-CuNi)Lengte (L)Verwarmde lengteSpanningVermogen
190-520640800800Ja800mm760mm230V800W
190-520641001000Ja1000mm960mm230V1000W
190-520641251200Ja1250mm1210mm230V1200W
190-520641501400Ja1500mm1460mm230V1400W
190-520641751600Ja1750mm1710mm230V1600W
190-520642001800Ja2000mm1860mm230V1800W
190-520642252000Ja2250mm2210mm230V2000W
190-520642502200Ja2500mm2460mm230V2200W
